कम्युटेटरच्या विविध शैलींनुसार आणि विविध अंतर्गत लॉकिंग डिझाइन्सनुसार, ज्युसर मोटर कम्युटेटरला अविभाज्य कम्युटेटर आणि फ्लॅट कम्युटेटरमध्ये विभागले गेले आहे. अविभाज्य कम्युटेटर दंडगोलाकार आहे आणि तांब्याची पट्टी छिद्राला समांतर आहे. हे साधी रचना आणि उत्पादन कार्यक्षमता द्वारे दर्शविले जाते. उच्च अविभाज्य कम्युटेटर्सच्या तीन मूलभूत शैली आहेत: तांबे आणि अभ्रक, अभ्रक मोल्डेड आणि मोल्डेड शेल. प्लॅनर कम्युटेटर एका पंख्यासारखा दिसतो, ज्यामध्ये तांब्याच्या पट्ट्या असतात ज्यात पंखा क्रॉस सेक्शन छिद्राला लंब असतो.
मॉडेल क्र. |
OD |
ID(मिमी) |
एकूण उंची |
विभागाची लांबी |
हुक/राईझर डाय. |
बार क्र. |
S-02001 |
37.5 |
φ१३ |
24 |
20.5 |
38.5 |
32 |
S-03002 |
15.75 |
φ१३ |
11.25 |
9.5 |
16 |
24 |
S-03003 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03003B |
24.5 |
φ१० |
17.5 |
14 |
25.5 |
24 |
S-03003C |
24.5 |
φ१० |
17.5 |
14 |
25.5 |
24 |
S-02004 |
24 |
φ9 |
15 |
13 |
24.5 |
24 |
S-03004A |
23.2 |
φ9 |
15 |
13 |
24 |
24 |
S-03005 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03005A |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03006 |
37.5 |
φ१३ |
26 |
23 |
38.5 |
32 |
S-03007 |
25.5 |
φ१० |
17 |
14 |
26.5 |
24 |
S-03007B |
25.5 |
φ१० |
17 |
14 |
26.5 |
24 |
S-03008 |
23.5 |
φ9 |
14 |
12 |
24 |
24 |
S-03009 |
24 |
φ9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
φ१२ |
17.5 |
16 |
34.3 |
24 |
S-03011 |
23.5 |
φ9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
φ१० |
18 |
16.4 |
28.5 |
24 |
S-03013 |
23 |
φ8 |
16 |
14 |
23.5 |
24 |
S-03014 |
28.5 |
φ11 |
20 |
17 |
29.5 |
24 |
S-03015 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
10 |
S-03016 |
28 |
φ14 |
20 |
19.2 |
36.8 |
12 |
S-03016A |
28 |
φ१४.२ |
20 |
19.2 |
36.8 |
12 |
S-03017 |
28.5 |
φ9 |
17.5 |
15 |
29.5 |
24 |
S-03018 |
34.3 |
φ१३ |
22 |
20.5 |
41.5 |
24 |
S-03019 |
24.5 |
φ१० |
17.5 |
14 |
25.5 |
24 |
S-03019A |
24.5 |
φ१० |
17.5 |
14 |
25.5 |
24 |
S-03020 |
28.5 |
φ11 |
17 |
14 |
29.5 |
24 |
S-03021 |
20.5 |
φ१० |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
φ१० |
17.8 |
13.5 |
26 |
12 |
S-03024 |
40.4 |
φ१३ |
24 |
20 |
42 |
50 |
S-03025 |
23.2 |
φ8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
φ8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
φ8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
φ8 |
14.5 |
12.8 |
24 |
12 |
S-03028 |
15.5 |
φ7 |
11.4 |
11.7 |
20 |
9 |
S-03030 |
22.5 |
φ9.2 |
18 |
17.7 |
30.6 |
10 |
S-03031 |
22.5 |
φ१२ |
21 |
20.5 |
30.5 |
10 |
S-03032 |
28.5 |
φ१२ |
17.5 |
14.5 |
29.5 |
24 |
S-03033 |
30 |
φ१० |
20 |
17 |
35.5 |
24 |
S-03033A |
30 |
φ11 |
21 |
18 |
36 |
24 |
S-03033B |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
S-03033C |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
φ8 |
16 |
14.2 |
27 |
16 |
S-03038 |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03038A |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03044 |
22.5 |
φ१० |
17.5 |
17 |
28.5 |
10 |
S-03045 |
35.5 |
φ१५.७५ |
23.5 |
20 |
46 |
19 |
S-03046A |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03046B |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03047 |
45 |
φ१५.५ |
50 |
44.4 |
62 |
21 |
S-03048 |
34 |
φ१०.२ |
38.5 |
34.5 |
46.5 |
23 |
S-03050 |
15 |
φ5 |
16.5 |
15.5 |
20 |
12 |
मोटार कम्युटेटरचा वापर मोठ्या प्रमाणावर पॉवर टूल्स, घरगुती उपकरणे, ऑटोमोबाईल्स, मोटरसायकल मोटर्स आणि इतर क्षेत्रात केला जातो; कलेक्टर रिंग, कार्बन ब्रश होल्डर, वायरिंग बोर्डमध्ये विविध वैशिष्ट्ये आणि मॉडेल्स आहेत.

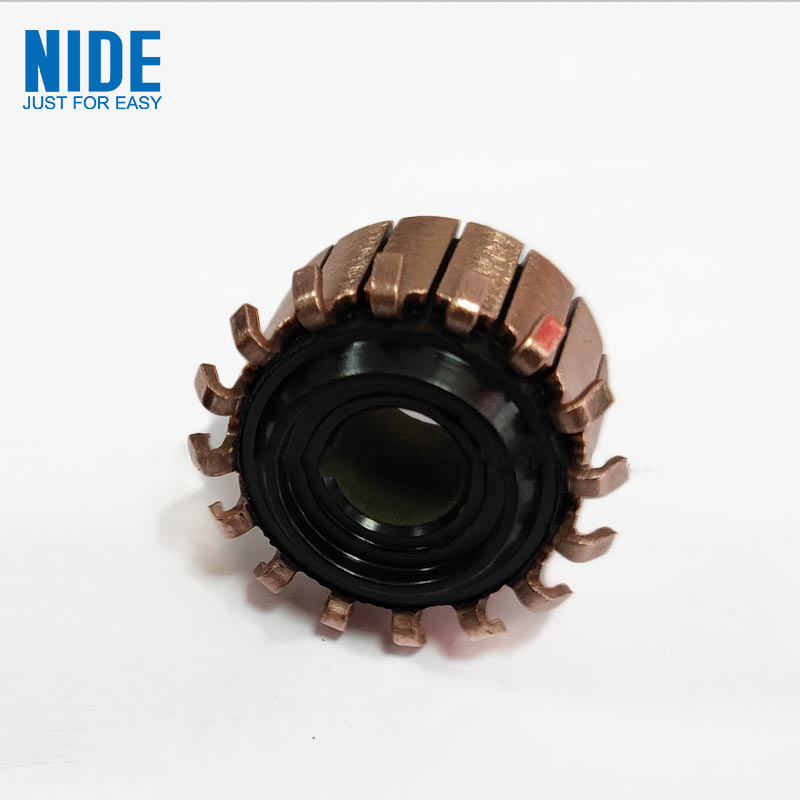

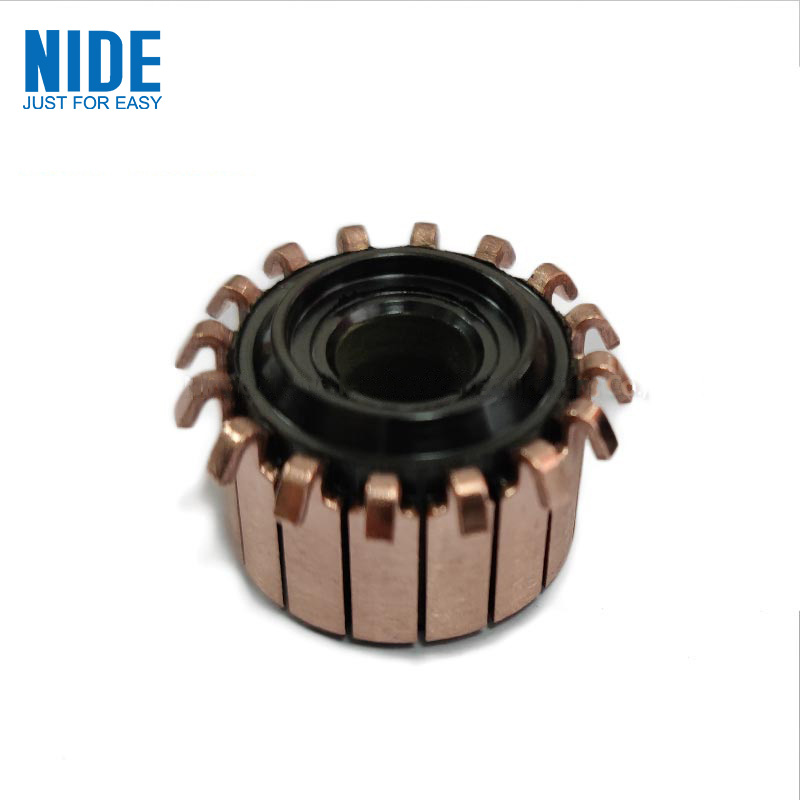

घरगुती उपकरणांसाठी ज्युसर मोटर कम्युटेटर
